GLASSPRINT

Caratteristiche tecniche e funzionali

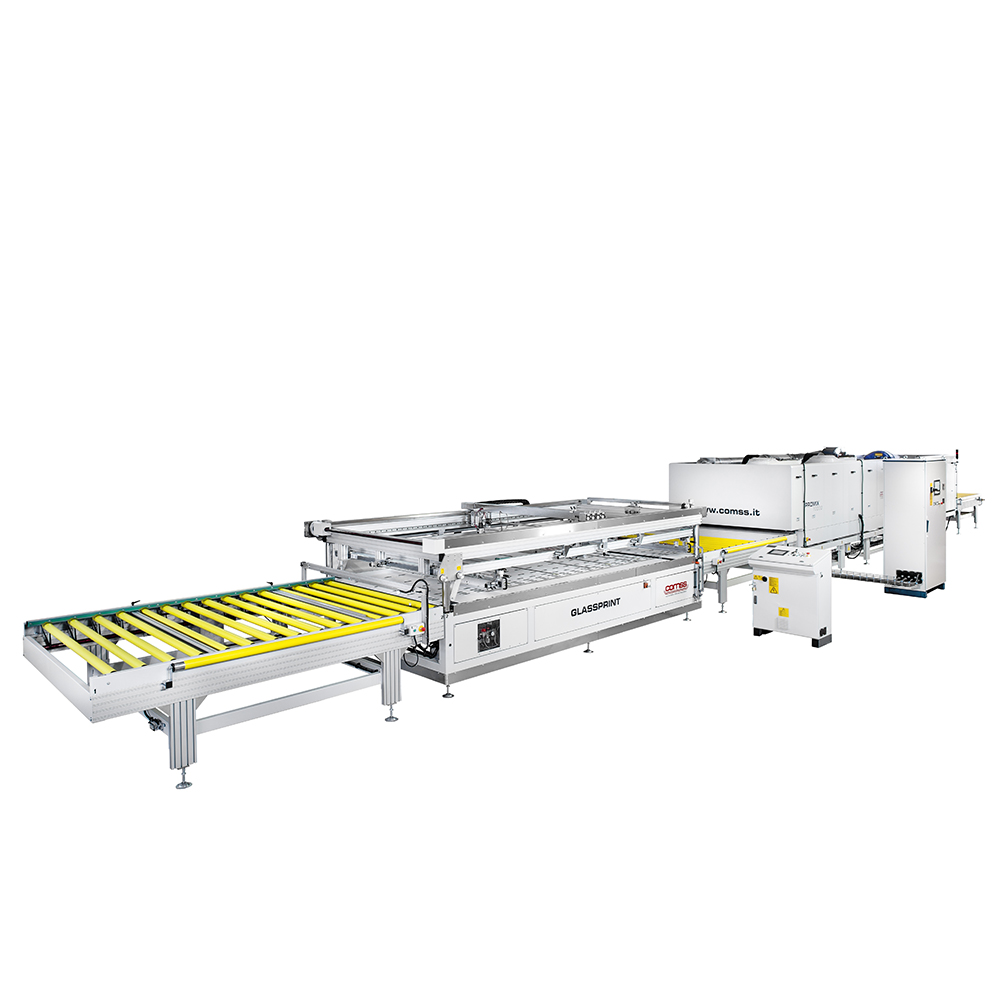

Glassprint non è solo una macchina, bensì un progetto che include lo studio e la realizzazione di linee serigrafiche automatiche complete composte da sistemi di carico e scarico, transfer di connessione e convogliamento ottimizzato dei pannelli serigrafati verso i forni di essiccazione che completano l’impianto. Glassprint è la soluzione ad alta capacità produttiva, ed ampia è la gamma di formati prodotti.
600 x 1600 - 1100 x 2200 - 1200 x 2500 - 1500 x 3000 - 2300 x 3500

Trasporto e piano di lavoro

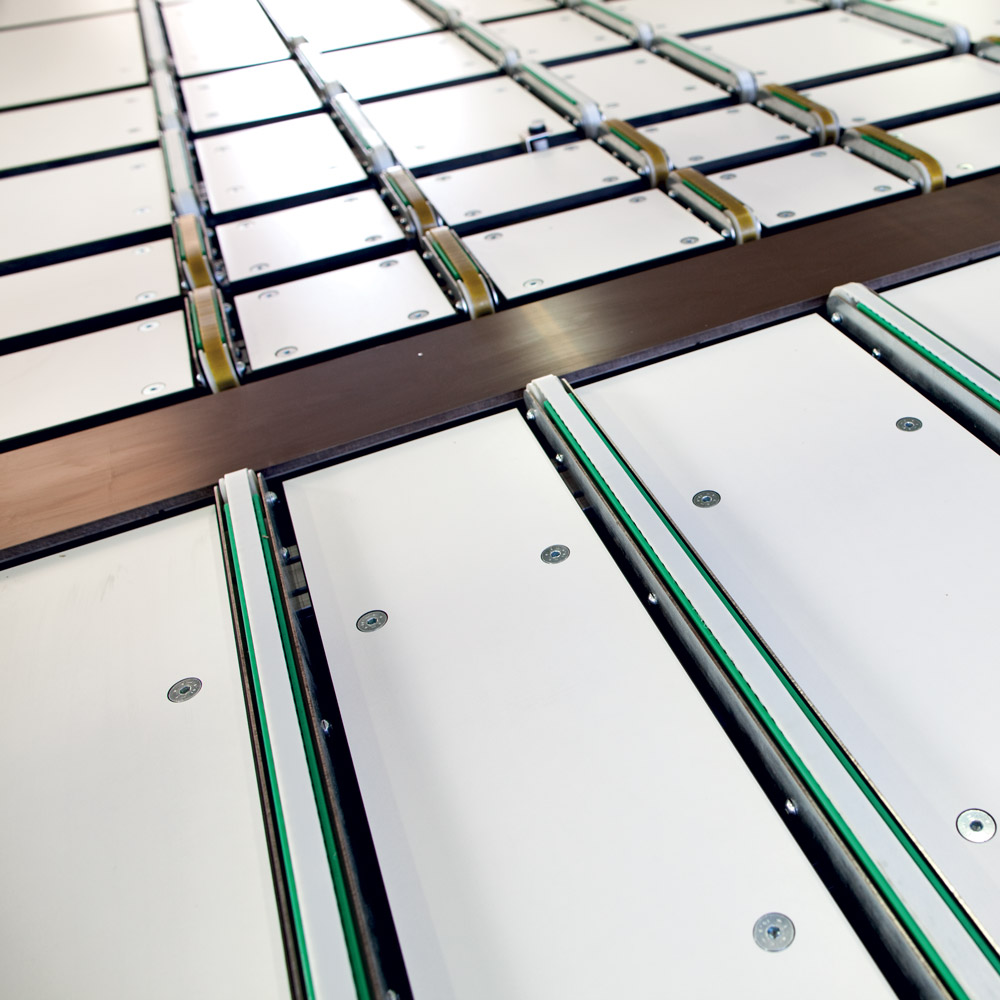

- Trasporto del pannello all'interno della macchina tramite ruote o cinghie a scomparsa.
- Velocità di trasporto regolabile dalla consolle di comando.
- Rampa di avvicinamento del pannello alla battuta di testa.
- Piano di lavoro in stratificato fenolico con finitura antigraffio.

Sistema di posizionamento del pannello
- Pressori laterali pneumatici ammortizzati con regolazione a vite o elettrici.
- Battuta di testa con regolazione in altezza per la stampa al vivo (max mm 19), e movimento a ritroso per il posizionamento del pannello dei tempi del ciclo di lavoro.

Testa di stampa
- Struttura in profilati portanti di alluminio estruso.
- Colonne di supporto cromate e rettificate
- Distacco della testa di stampa dal piano di lavoro per le operazioni di pulizia

Gruppo di stampa
- Scorrimento del gruppo di stampa su guide lineari rettificate
- Trazione a cinghia.
- Motorizzazione con inverter per la gestione delle rampe di partenza e di fermata.

Dispositivo portatelaio
- Morsettiere porta telaio con regolazione servo assistita
- Regolazione micrometrica per la centratura del soggetto sul pannello
- Bloccaggio morsettiere di tipo pneumatico
- Sistema di bloccaggio del telaio di tipo pneumatico.
- Regolazione micrometrica per la centratura del soggetto sul pannello.
- Dispositivo di distacco progressivo disattivabile e regolabile.

Consolle di comando
- Consolle di comando a leggìo
- Tastiera touch screen e finestra di dialogo macchina - operatore per la gestione dei tempi del ciclo di lavoro.
- Gestione in modalità manuale di ogni singola funzione in fase di messa a punto

Assorbimenti
- Assorbimento energetico Kw 3,0 circa
- Tensione richiesta V 400 + N - 50 Hz
- Massima pressione aria compressa 6 Bar.
- Regolazione separata delle velocità di stampa e di ricopertura gestibile dalla consolle di comando.
- Regolazione della pressione di esercizio dal fronte macchina.
- Dispositivo salva goccia.

Rulliera di carico (optional)
- Postazione di carico con barra di riscontro (pre registro) con riferimento millimetrico.
- Dispositivo di servo assistenza al carico a sfere portanti con materiale antigraffio.
- Barra di start per avviamento trasporto.
- Velocità di trasporto regolabile dalla consolle di comando.

Assorbimenti
- Assorbimento energetico Kw 1,0 circa
- Tensione richiesta V 400 + N - 50 Hz
- Massima pressione aria compressa 6 Bar

Rulliera di scarico (optional)
- Motorizzazione rulli indipendente
- Velocità di trasporto regolabile dalla consolle di comando.

Assorbimenti
- Assorbimento energetico Kw 1,0 circa
- Tensione richiesta V 400 + N - 50 Hz

Traslatore - accumulatore (optional)
- Settore di scarico dalla macchina con trasporto a rulli con motorizzazione indipendente e velocità di avanzamento regolabile dalla consolle di comando.
- Settore di carico al forno con trasporto a rulli con motorizzazione indipendente e velocità di avanzamento regolabile dalla consolle di comando.
- Funzione selezionabile per l'accumulo automatico dei pannelli prima dell'invio al forno.
- Sistema di traslazione a cinghie composto da due settori consecutivi con motorizzazione indipendente.
- Velocità di trasporto programmabile compatibile con macchina e forno.
- Rulli rivestiti in PVC - cinghie in PVC

Assorbimenti
- Assorbimento energetico Kw 2,5 circa
- Tensione richiesta V 400 + N - 50 Hz
- Massima pressione aria compressa 6 Bar
